Eólicas
En una central eólica se convierte la energía del viento en electricidad. Esta transformación se lleva a cabo en unos dispositivos llamados aerogeneradores.
Imagen: LinCity-NG / GNU General Public License

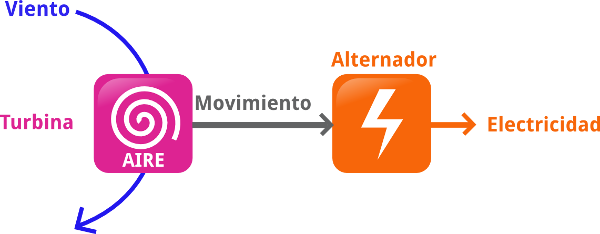

Un aerogenerador está compuesto básicamente por una turbina, que gira impulsada por el viento, y que a su vez mueve un alternador que genera electricidad.
La turbina se sitúa en lo alto de una torre, sujeta a una caja llamada góndola. En el interior de la góndola, además del alternador, se encuentran otros elementos:
- Un mecanismo multiplicador: la turbina gira a velocidades relativamente bajas. Mediante un mecanismo multiplicador de engranajes se consigue que el alternador gire a velocidades bastante mayores.
- Un mecanismo de freno: en condiciones de fuertes vientos el aerogenerador puede sufrir daños si la turbina gira. Para evitarlo, las palas, que son orientables, se orientan de forma que apenas ofrezcan resistencia al viento. Además, un freno de disco asegura que la turbina no gire en absoluto.
- Mecanismos de control, cuya misión es, entre otras cosas, orientar el aerogenerador en la dirección del viento. Una veleta y un anemómetro les permite conocer la dirección y la velocidad del mismo.
Para consolidar y ampliar esta información visita esta animación de Unesa.
En esta imagen puedes observar la góndola de un aerogenerador. A la izquierda se encuentra el rotor con los agujeros en los que se insertan las palas. De color azul puedes ver el mecanismo multiplicador. Justo detrás de él hay un disco con una pieza roja en su interior. Se trata del freno. Y, por último, y de color verde, está el alternador.
Foto: Turbowinds NV / CC-BY-SA 3.0
Indica a qué elemento corresponde cada número
La siguiente figura representa el esquema de un aerogenerador. Indica a qué elemento corresponde cada número:
Imagen: Arne Nordman / CC-BY-SA 3.0
1 =
2 =
3 =
4 =
5 =
6 =
Verdadero o falso
Contesta a las siguientes preguntas sobre las ventajas y los inconvenientes de las centrales eólicas:
Contaminan la atmósfera con gases de efecto invernadero
Generan residuos radiactivos
Producen energía eléctrica a coste bajo
Utilizan fuentes de energía renovables
No son demasiado fiables debido a la aleatoriedad del viento
Actividad
Dibuja en tu libreta el esquema de un aerogenerador indicando sus partes y cómo funciona. Explica cuáles son las funciones del mecanismo multiplicador y del freno.
