Ciclo combinado

Las centrales de ciclo combinado convierten el calor producido al quemar un combustible en energía eléctrica. Al igual que en las centrales térmicas convencionales, el calor de la combustión se emplea para evaporar agua y mover una turbina de vapor. Pero, además, los gases de la combustión mueven también una turbina de gas, por lo que el rendimiento de estas centrales es mayor que el de las anteriores.

Observa en este vídeo el funcionamiento de una central de ciclo combinado:

Vídeo: dominio público / TVA

Las centrales de ciclo combinado tienen los siguientes elementos:

  1. Una turbina de gas, que mueve a un alternador
  2. Un intercambiador de calor en el que los gases de la combustión calientan y evaporan agua
  3. Una turbina de vapor, que mueve otro alternador
  4. Un intercambiador de calor o condensador, en el que el vapor es condensado para regresar al otro intercambiador

Al quemarse el combustible en la turbina de gas, los gases de la combustión la hacen girar. Esta turbina mueve a su vez un alternador que genera electricidad.

Los gases de la combustión, muy calientes, pasan a un intercambiador de calor, donde calientan y convierten en vapor una cierta cantidad de agua. Este vapor mueve otra turbina, que a su vez hace girar otro alternador, que también genera electricidad.

El vapor, al salir de la turbina, se condensa antes de volver al intercambiador de calor donde los gases lo vuelven a evaporar.

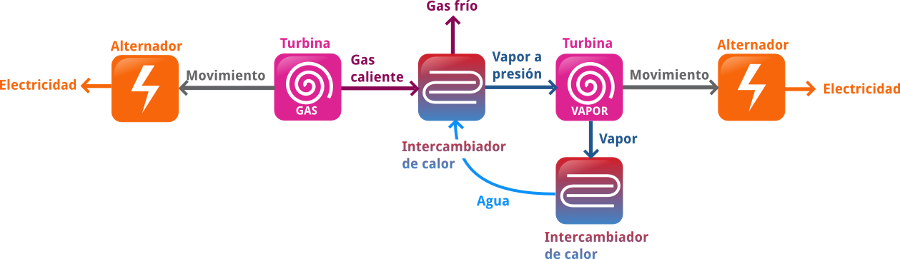

Esquema de funcionamiento de una central de ciclo combinado

Para consolidar y ampliar esta información visita esta animación de Unesa.

Indica a qué elemento se corresponde cada número

La siguiente figura representa el esquema de una central de ciclo combinado. Indica a qué elemento se corresponde cada número:

diagrama de una central de ciclo combinado

Imagen: dominio público



1 =

2 =

3 =

4 =

5 =

6 =

Actividad

Dibuja en tu libreta el esquema de una central de ciclo combinado, indicando cada uno de sus elementos y explicando su funcionamiento.
